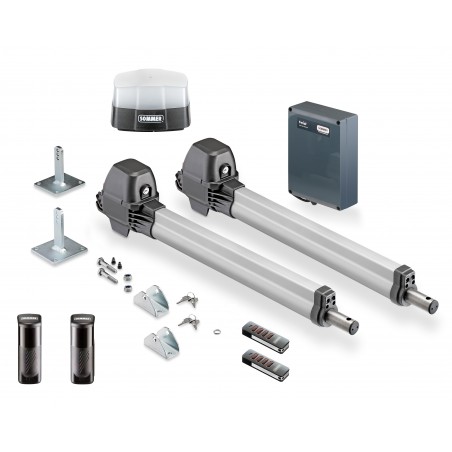

Kit TWIST ML à 2 vérins (300 Kg / vantail) + 2 x 4018+ cellules+ feu

Kit complet comprenant :

• Deux automatismes pour portail à battants twist 200 ML– course 550 mm, pour vantaux jusqu’à 300 Kg et 2,5 m par battant (utilisation universelle pour butée à gauche ou à droite)
• Commande DST-A 24 en boîtier (IP65), dimensions : 250×175×75 mm
• Ferrures sur poteau et battant de porte
• Récepteur radio enfichable en 868,95 MHz (Somloq2)
• 2 Émetteurs portatifs 4 canaux « Pearl » réf. 4018V000
• 1 jeu de cellules à 180° 4 fils réf. 7029V000
• 1 feu d’avertissement

Automatisme : IP44 - Commande : IP65

Garantie 5 ans

Options principales :

• Batterie de secours 24V - 12h – 700 mAh réf. S10523-00002 (à insérer dans le boitier de commande) ou 36h – 2200 mAh réf. S12628-00001 (à positionner à côté du boitier de commande)
• Kit de Déverrouillage mécanique extérieur réf. S11142-00002 + coffre à code « KeyGarage » réf. S11141-00001 pour sécuriser la poignée de déverrouillage
• Eclairage d’ambiance qui s’allume sous chaque vérin lors du mouvement du portail réf. S13745-00001
• Ferrures à rotule pour remontée de pente jusqu’à 10 % (poids max de chaque battant : 120 Kg) réf. S10759-00001 (version droite) et S10758-00001 (version gauche)

Avantages :

• Convient également aux portails s’ouvrant vers l’extérieur avec des ferrures spéciales (à fabriquer)
• Commande par microprocesseur avec de nombreuses possibilités de réglage, par ex. la fonction portillon, la fermeture automatique du portail, le temps de préavis réglable, le comportement réglable en cas d’obstacle (inversion totale ou partielle du portail)
• Interface pour programmateur TorMinal
• Installation rapide et raccordement électrique aisé (2 fils)
• Les dimensions de montage, identiques à celles du twist 200 EL, facilitent le changement d’équipement
• Auto-blocage sans serrure électronique (en fonction des cotes A et B)
• Prevention contre les accidents grâce à la mesure de la force par mesure d’intensité de courant (DPS)
• L’automatisme se déverrouille manuellement dans n’importe quelle position (par ex. en cas de coupure de courant)
• Connexion pour un consommateur externe (24 V c.c.), contact de relais sans potentiel
• Le ralenti régulé sous forme de rampe sans perte de force assure un mouvement qui préserve la force

Documents à télécharger :
• Check list pour montage d'une motorisation de portail battant
• Notice de montage twist ML
• Brochure automatismes pour portails
• Plan CAD
• plan de câblage twist 200 + 7029 + feu

Tableaux des côtes :

Vidéo de montage :

Remplacement capteurs moteur twist

Détermination des cotes A et B & le réglage des fins de courses

Retrouvez l'ensemble de nos pièces détachées pour motorisations Twist​​​​​​​
